3D-scan meetdoelreflector 5/8" draad met magneetbasis totaalstationreflector

3D-scan met zwart-wit doelreflector met magneetbasis

Model:ADSmini108-2

Overzicht:

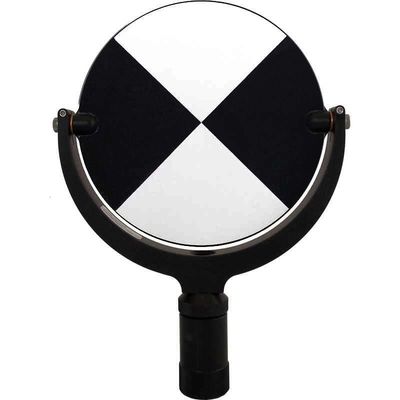

A. 6" cirkelvormig zwart/wit kantelen en draaien doel voor scanstation.

B. Leica standaard stub montage op bijvoorbeeld GLS12 paal.

C. Centrumhoogte bij de standaardreflectorhoogte van Leica.

D. 5/8"interne draadige basis.

E. geanodiseerd aluminiumjoch en matte, niet-blinkende doelplaat

F. Ashoogte: 135 mm

Technische gegevens

Verpakking Bevat:

Scandoelwit

Platte magneetmontage

Verpakking:

Zachte draagtas

Scandoel:

Zwart en wit

175.5 mm centrale hoogte

6 inch (152,4 mm) diameter

5/8 inch onderste draad

Het 3D-laserscannerdoel is ontworpen voor het totale stationsonderzoek en zorgt voor nauwkeurige en betrouwbare metingen.

De verstelbare kantelfunctie maakt een breed scala aan toepassingen mogelijk en biedt plaats aan verschillende gebruikersinvoervereisten.

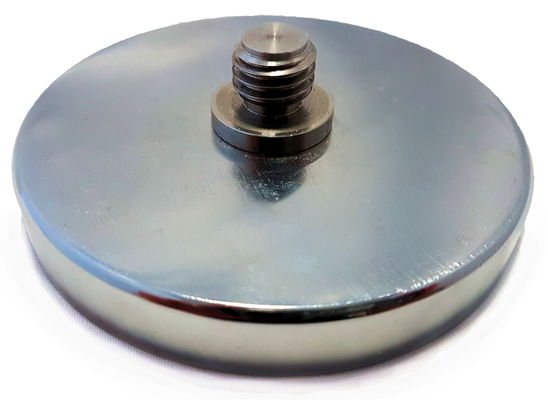

Magnetische basis:

Ideaal voor het monteren van een scandoel, GPS-ontvanger of prisma op een vlak staaloppervlak.

Trekkracht 55 kg, Ø 100 mm, hoogte 21 mm, gewicht 450 gram.

Doelwitten en scannen

Doelen zijn fysieke objecten die je op de site instelt en die scansysteem gebruikt om meerdere scans te koppelen.Als u uw doelen goed hebt ingesteldDe software kan uw scans relatief gemakkelijk registreren, maar als de doelen niet correct zijn geplaatst, is er veel handmatige registratie nodig.Handmatige registratie is ongelooflijk tijdrovend., en het is absoluut de moeite waard om extra tijd in het veld te nemen om doelstellingen goed te stellen.

Doelstellingen stellen

Bij het instellen van doelen moet u er rekening mee houden dat er minimaal 3 doelen nodig zijn om twee scans tegelijkertijd te registreren.Dit betekent dat elke opeenvolgende scan moet hebben 3 doelen gemeen met de vorige scanAls veiligheidsnet worden maximaal vijf doelstellingen aanbevolen; het instellen van te veel doelstellingen is echter tijdrovend en zal de registratie-software meer tijd in beslag nemen om te verwerken.

Wanneer u doelen stelt, moet u rekening houden met de volgende factoren:

1. Resolutie:De resolutie waarop uw scanner is ingesteld, zal van invloed zijn op de afstand waar u uw doel kunt plaatsen.Bij 1/8e in kan het tot 30 voet weg zijn.
2. Afstand:Zoals hierboven vermeld, kunnen doelen slechts zo ver van de scanner zijn en toch een nauwkeurige registratie bieden.bijvoorbeeld:, er is veel stof en vocht in de ruimte.
3. Milieu:Factoren zoals zon, stof en vocht kunnen van invloed zijn op de nauwkeurigheid waarmee doelen worden gevangen.
4. Grootte van het doelwit:Kleine doelen moeten dichter bij de scanner worden geplaatst.
5. Vibraties:Als u zich in een ruimte bevindt waar er trillingen zijn of een zeer zware luchtstroom, zoals een mechanische ruimte, moet u zich ervan bewust zijn dat uw doelwitten kunnen bewegen en extra voorzorgsmaatregelen nemen om hen veilig te stellen.
